Rotationsbord
Mångsidig användning för orbitalsvetsning
Med rotationsborden TURN 100 och TURN 250 finns två högkvalitativa verktyg som kompletterar sortimentet av de vanligaste verktygen för orbitalsvetsning (öppna svetshuvuden, slutna svetshuvuden och svetshuvuden för rör-till-rörplåt).
Med dessa verktyg kan du svetsa komponenter som inte kan spännas fast i något av de ovan nämnda systemen. Varje rotationsbord har ihåliga axlar som möjliggör skyddsgasformning av de komponenter som ska svetsas.
Rotationsborden erbjuds med encoder-motor/växelenhet eller med tachomotor-enhet, vilket gör det möjligt att använda dem även med svetsutrustning från andra tillverkare.

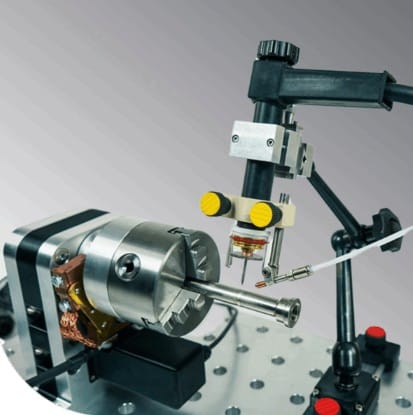

TURN 100
Vårt rotationsbord TURN 100 är kanske mindre känt än våra standardverktyg för orbitalsvetsning (öppna och slutna svetshuvuden samt svetshuvuden för rör-till-rörplåt), men det är ett perfekt komplement till vårt sortiment.
Det gör det möjligt att svetsa komponenter och konstruktioner även när arbetsstyckena inte kan spännas fast i något av de ovan nämnda verktygen. Rotationsbordet är utrustat med en ihålig axel som möjliggör formning (skyddsgas) av de komponenter som svetsas.
Översikt
- 100 mm (3,94″) trebackschuck med 16 mm (0,63″) genomgående hålaxel för skyddsgasformning
- Rotationsbordet kan monteras på ett modell 16-hålbord
- Obegränsade anslutningsmöjligheter (pneumatisk spänncylinder, dubbdocka, linjära styrningar m.m.)
- Variabel storlek på arbetsplattan
- Kan vid behov monteras på en mobil svetsvagn
Levereras med:
- Rotationsbord
- Hålplatta
- Brännarhållare på 3D-ledad arm
- Linjärt stöd med två ändlägesstopp
Artikelnummer: TiO-1026
Video
Broschyr
TURN 250
Rotationsbordet TURN 250 kan användas för rördiametrar från 20 mm till 250 mm (0,79″ till 9,84″).
Översikt
För rördiametrar från 20 mm till 250 mm (0,79″ till 9,84″).
För skyddsgasformning finns en ihålig axel på 70 mm (2,76″).
Teknisk data
Inspänning: 24 V DC
Mått (L × B × H): 800 × 500 × 480 mm / 31,50 × 19,69 × 18,90 tum
Vikt: 69 kg / 152,12 lbs
